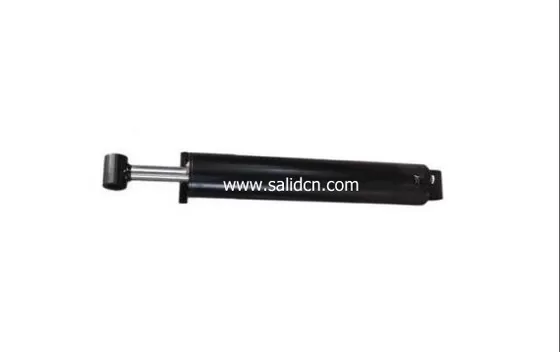

Welded cylinder,double acting cylinder,cross tube cylinder,BW line hydraulic cylinder
Product Details
Product Description
Welded cylinder,double acting cylinder,cross tube type cylinder,piston hydraulic cylinder,
BW line hydraulic cylinder 3000PSI
technical parameters | |||||||
Bore | A | B(PIN DIAM) | C | K | L | PORT | ROD |
1.5 | 8 | 0.75 | 1.25 | 2 | 2.25 | SAE 4#(1/4NPTF) | 1 |
2 | 8 | 1 | 1.5 | 2.25 | 2.75 | SAE 6#(3/8NPTF) | 1.25 |
2.5 | 8 | 1 | 1.5 | 2.25 | 3.25 | SAE 8#(1/2NPTF) | 1.5 |
3 | 8 | 1 | 1.5 | 2.25 | 3.75 | SAE 8#(1/2NPTF) | 1.5 |
3.5 | 10 | 1.25 | 2 | 2.25 | 4.25 | SAE 8#(1/2NPTF) | 1.75 |
4 | 10 | 1.5 | 2.25 | 2.5 | 4.75 | SAE 8#(1/2NPTF) | 2 |
5 | 12 | 1.75 | 2.5 | 3.25 | 5.75 | SAE 8#(1/2NPTF) | 2.5 |
A*: 12.50" for 8" stroke ASAE cylinders and 15.50" for 16" stroke ASAE cylinders; | |||||||
PORT*: SAE port is standard and NPTF is available; | |||||||
ROD*: Rod diam. of CY3524-200CW is 2". | |||||||
STANDARD FEATURES: | |||||||
Double-acting applications; | |||||||
Heavy duty welded construction; | |||||||
Standard color: Black; | |||||||
All Seals: Manufactured to US specification; | |||||||
Ports: SAE(NPTF port or other can be available); | |||||||
100% hydro-pressure test; | |||||||
Rod surface treatment: Superior quality chrome plated; | |||||||
Standard: B type piston(optional: A type piston); | |||||||
Apply LOCTITE to rod end thread. | |||||||
SPECIFICATION | |||||||
MODEL | BOREXSTROKE (inches) | CENTER TO CENTER OF PIN(inches) | WEIGHT(lbs) | ||||
retracted | extended | ||||||
SALID1504BW | 1 1/2 X 4 | 12 | 16 | 9 | |||
SALID1506BW | 1 1/2 X 6 | 14 | 20 | 10.1 | |||
SALID1508BW | 1 1/2 X 8 | 16 | 24 | 11.4 | |||
SALID1510BW | 1 1/2 X 10 | 18 | 28 | 12.8 | |||
SALID1512BW | 1 1/2 X 12 | 20 | 32 | 14.1 | |||
SALID1514BW | 1 1/2 X 14 | 22 | 36 | 15.4 | |||
SALID1516BW | 1 1/2 X 16 | 24 | 40 | 16.7 | |||
SALID2004BW | 2 X 4 | 12 | 16 | 13 | |||
SALID2006BW | 2 X 6 | 14 | 20 | 14 | |||
SALID2008BW | 2 X 8 | 16 | 24 | 15 | |||
SALID2010BW | 2 X10 | 18 | 28 | 15.4 | |||
SALID2012BW | 2 X 12 | 20 | 32 | 16.1 | |||
SALID2014BW | 2 X 14 | 22 | 36 | 17.2 | |||
SALID2016BW | 2 X 16 | 24 | 40 | 21.6 | |||
SALID2018BW | 2 X 18 | 26 | 44 | 22 | |||
SALID2020BW | 2 X 20 | 28 | 48 | 23.3 | |||
SALID2024BW | 2 X 24 | 32 | 56 | 27.5 | |||
SALID2028BW | 2 X 28 | 36 | 64 | 31.5 | |||
SALID2030BW | 2 X 30 | 38 | 68 | 33.7 | |||
SALID2032BW | 2 X 32 | 40 | 72 | 35.9 | |||
SALID2034BW | 2 X 34 | 42 | 76 | 37.2 | |||
SALID2036BW | 2 X 36 | 44 | 80 | 38.5 | |||
SALID2040BW | 2 X 40 | 48 | 88 | 39.6 | |||
SALID2048BW | 2 X 48 | 56 | 104 | 49.5 | |||
SALID2504BW | 2 1/2 X 4 | 12 | 16 | 16.1 | |||
SALID2506BW | 2 1/2 X 6 | 14 | 20 | 17.6 | |||
SALID2508BW | 2 1/2 X 8 | 16 | 24 | 18.7 | |||
SALID2510BW | 2 1/2 X 10 | 18 | 28 | 21.6 | |||
SALID2512BW | 2 1/2 X 12 | 20 | 32 | 23.8 | |||
SALID2514BW | 2 1/2 X 14 | 22 | 36 | 26.4 | |||
SALID2516BW | 2 1/2 X 16 | 24 | 40 | 29.9 | |||
SALID2518BW | 2 1/2 X 18 | 26 | 44 | 30.8 | |||
SALID2520BW | 2 1/2 X 20 | 28 | 48 | 32.1 | |||
SALID2524BW | 2 1/2 X 24 | 32 | 56 | 37.4 | |||
SALID2528BW | 2 1/2 X 28 | 36 | 64 | 41.8 | |||
SALID2530BW | 2 1/2 X 30 | 38 | 68 | 44 | |||
SALID2532BW | 2 1/2 X 32 | 40 | 72 | 46 | |||
SALID2534BW | 2 1/2 X 34 | 42 | 76 | 48 | |||
SALID2536BW | 2 1/2 X 36 | 44 | 80 | 49.7 | |||
SALID2540BW | 2 1/2 X 40 | 48 | 88 | 55.2 | |||
SALID2548BW | 2 1/2 X 48 | 56 | 104 | 62.3 | |||
SALID3006BW | 3 X 6 | 14 | 20 | 24.2 | |||
SALID3008BW | 3 X 8 | 16 | 24 | 26.2 | |||
SALID3010BW | 3 X 10 | 18 | 28 | 28.2 | |||
SALID3012BW | 3 X 12 | 20 | 32 | 29.5 | |||
SALID3014BW | 3 X 14 | 22 | 36 | 30.8 | |||
SALID3016BW | 3 X 16 | 24 | 40 | 31.7 | |||
SALID3018BW | 3 X 18 | 26 | 44 | 36.1 | |||
SALID3020BW | 3 X 20 | 28 | 48 | 38.7 | |||
SALID3024BW | 3 X 24 | 32 | 56 | 42.2 | |||
SALID3028BW | 3 X 28 | 36 | 64 | 48.4 | |||
SALID3030BW | 3 X 30 | 38 | 68 | 51.7 | |||
SALID3032BW | 3 X 32 | 40 | 72 | 55.9 | |||
SALID3034BW | 3 X 34 | 42 | 76 | 57.9 | |||
SALID3036BW | 3 X 36 | 44 | 80 | 59.8 | |||
SALID3040BW | 3 X 40 | 48 | 88 | 64.9 | |||
SALID3048BW | 3 X 48 | 56 | 104 | 70.6 | |||
SALID3506BW | 3 1/2 X 6 | 16 | 22 | 29.3 | |||
SALID3508BW | 3 1/2 X 8 | 18 | 26 | 32.6 | |||
SALID3510BW | 3 1/2 X 10 | 20 | 30 | 35.9 | |||
SALID3512BW | 3 1/2 X 12 | 22 | 34 | 39.4 | |||
SALID3514BW | 3 1/2 X 14 | 24 | 38 | 40.9 | |||
SALID3516BW | 3 1/2 X 16 | 26 | 42 | 44.9 | |||
SALID3518BW | 3 1/2 X 18 | 28 | 46 | 48.2 | |||
SALID3520BW | 3 1/2 X 20 | 30 | 50 | 51.3 | |||
SALID3524BW | 3 1/2 X 24 | 34 | 58 | 56.3 | |||
SALID3528BW | 3 1/2 X 28 | 38 | 66 | 60.3 | |||
SALID3530BW | 3 1/2 X 30 | 40 | 70 | 64.5 | |||
SALID3532BW | 3 1/2 X 32 | 42 | 74 | 68.4 | |||
SALID3534BW | 3 1/2 X 34 | 44 | 78 | 72.5 | |||
SALID3536BW | 3 1/2 X 36 | 46 | 82 | 76.6 | |||
SALID3540BW | 3 1/2 X 40 | 50 | 90 | 80.7 | |||
SALID3548BW | 3 1/2 X 48 | 58 | 106 | 84.7 | |||
SALID4008BW | 4 X 8 | 18 | 26 | 40.9 | |||
SALID4010BW | 4 X 10 | 20 | 30 | 44.7 | |||
SALID4012BW | 4 X 12 | 22 | 34 | 48.2 | |||
SALID4014BW | 4 X 14 | 24 | 38 | 51.9 | |||
SALID4016BW | 4 X 16 | 26 | 42 | 55.4 | |||
SALID4018BW | 4 X 18 | 28 | 46 | 59.2 | |||
SALID4020BW | 4 X 20 | 30 | 50 | 62.7 | |||
SALID4024BW | 4 X 24 | 34 | 58 | 68.4 | |||
SALID4028BW | 4 X 28 | 38 | 66 | 77.2 | |||
SALID4030BW | 4 X 30 | 40 | 70 | 81 | |||
SALID4032BW | 4 X 32 | 42 | 74 | 84.5 | |||
SALID4034BW | 4 X 34 | 44 | 78 | 88.1 | |||
SALID4036BW | 4 X 36 | 46 | 82 | 91.7 | |||
SALID4040BW | 4 X 40 | 50 | 90 | 99.2 | |||
SALID4048BW | 4 X 48 | 58 | 106 | 114 | |||
SALID5008BW | 5 X 8 | 20 | 28 | 72.2 | |||
SALID5010BW | 5 X 10 | 22 | 32 | 76.6 | |||
SALID5012BW | 5 X 12 | 24 | 36 | 80.5 | |||
SALID5014BW | 5 X 14 | 26 | 40 | 84.5 | |||
SALID5016BW | 5 X 16 | 28 | 44 | 88.4 | |||
SALID5018BW | 5 X 18 | 30 | 48 | 92.4 | |||
SALID5020BW | 5 X 20 | 32 | 52 | 97.5 | |||
SALID5024BW | 5 X 24 | 36 | 60 | 105.2 | |||
SALID5028BW | 5 X 28 | 40 | 68 | 114 | |||
SALID5030BW | 5 X 30 | 42 | 72 | 119.5 | |||
SALID5032BW | 5 X 32 | 44 | 76 | 123.6 | |||
SALID5034BW | 5 X 34 | 46 | 80 | 128 | |||
SALID5036BW | 5 X 36 | 48 | 84 | 133.3 | |||
SALID5040BW | 5 X 40 | 52 | 92 | 141.2 | |||
SALID5048BW | 5 X 48 | 60 | 108 | 157.1 |
